Caldera de vapor Universal U-MB

La denominación del producto U-MB significa «Universal Modular Boiler» (caldera de vapor de tres pasos de humo en diseño modular). Este modelo de caldera se compone de varios módulos más que satisfacen perfectamente las necesidades individuales del cliente.

Caldera de tres pasos de humo para una demanda de vapor baja o media de 200 a 2000 kg/h hasta 16 bar
Ocupa poco espacio, facilita su inserción
Alta eficiencia gracias al economizador integrado
Uso flexible con varios combustibles, así como con quemadores multicombustible (gasóleo, gas, biogás, hidrógeno)
Manejo intuitivo mediante pantalla táctil y control PLC
Cableado sencillo en obra gracias a las conexiones con conectores

Configurar proyecto ahora Folleto calderas de vapor

Ventajas

Visión general

Tiene por objetivo conseguir bajas emisiones, vapor de alta calidad y una eficiencia energética óptima, para lo cual los elementos correspondientes de la caldera son configurados en consecuencia. Su estructura modular, la utilización consecuente de los elementos constructivos y el uso de piezas idénticas a las de otras series de modelos le permiten beneficiarse de una relación calidad/precio especialmente atractiva.
Los ámbitos de aplicación clásicos de la caldera de vapor U-MB son la industria de alimentación y de bebidas, las lavanderías y las empresas de limpieza, así como pequeñas compañías industriales.

Diseño

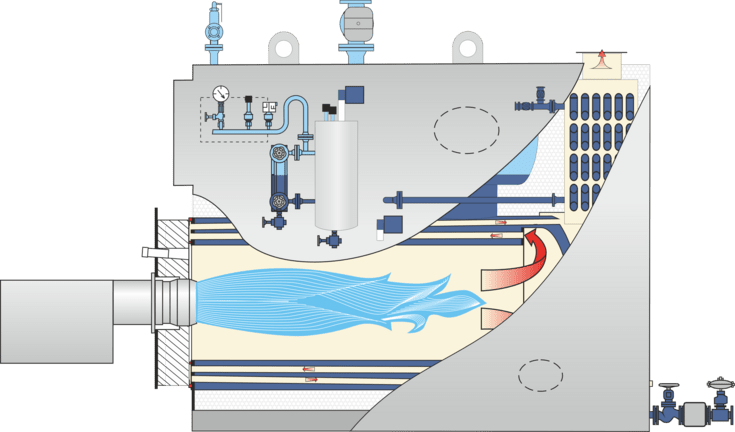

La caldera de vapor U-MB presenta un diseño de caldera pirotubular y de tres pasos de humo. Se compone de varios módulos, como la parte generadora de calor con diseño de tres pasos, la cámara de vapor situado encima de esta y un economizador integrado. Se trata de una auténtica caldera de tres pasos, por lo que se puede prescindir de deflectores de flujo en los tubos de humo.
La parte generadora de calor de la U-MB se basa en el diseño de la caldera UT, cuya eficacia se ha demostrado miles de veces tras décadas de uso en la práctica. La geometría del hogar, de proporciones generosas, posibilita un proceso de combustión eficiente.
Una buena selección del plano de evaporación influye de manera determinante en la calidad del vapor. Un dimensionamiento amplio influye positivamente sobre la humedad residual en el vapor.
El economizador integrado repercute directamente en la eficiencia energética. El calor contenido en los gases de escape se utiliza para precalentar el agua de alimentación de la caldera, con lo que se recupera una gran parte de dicho calor y se reduce tanto el consumo de combustible como las emisiones.
El generador de vapor se prueba para los exámenes tipo y se fabrica de acuerdo a las estrictas directrices del Módulo D (Sistema de Aseguramiento de la Calidad) de la Directiva Europea de Equipos a Presión.

Equipamiento

Usted recibirá la Universal U-MB como una unidad completamente equipada. Esto incluye la caldera aislada con el equipamiento montado, el cuadro eléctrico de control de la caldera y un sistema de combustión de bajas emisiones.

Equipamiento básico

Equipamiento variable conforme a las necesidades del cliente

Datos técnicos y documentos

Documentos

Hojas de datos	Descargar ahora
Folleto de calderas de vapor	Descargar ahora

Datos técnicos

Modelo	U-MB
Medio de transferencia térmica	Vapor saturado alta presión
Tipo de construcción	Caldera de tubos de humo con tubo de llama con tecnología de tres pasos
Rendimiento	200 hasta 2.000 kg/h
Sobrepresión de seguridad	hasta 16 bar
Temperatura máx.	hasta 204 °C
Fuente de energía	Gas, aceite, biogás, bioaceite, hidrógeno
